潮濕對(duì)于紫外加速老化試驗(yàn)的影響

對(duì)于對(duì)潮濕比較敏感的材料，當(dāng)在紫外循環(huán)中加入潮濕影響時(shí), 可能產(chǎn)生更快的加速老化。另外，一些材料由于潮濕的存在可能有完全不同的老化方式。為了對(duì)此進(jìn)行測(cè)試，在4種不同的情況下對(duì)材料進(jìn)行暴露測(cè)試。

100% 紫外光照循環(huán) (50℃)

紫外光照 + 潮濕循環(huán) (50°C下4小時(shí)紫外光照，與50°C下4小時(shí)冷凝交替循環(huán))

紫外光照 + 黑暗/干燥 循環(huán) (50°C下4小時(shí)紫外光照，與50°C下4小時(shí)黑暗交替循環(huán)

潮濕 + 黑暗/干燥 循環(huán) (50°C下4小時(shí)黑暗/干燥，與50°C下4小時(shí)冷凝交替循環(huán))

對(duì)于藍(lán)色乙烯薄膜，紫外光照+潮濕循環(huán)使材料降解的最快。盡管100%的紫外光照循環(huán)對(duì)材料的暴露是紫外光照+潮濕循環(huán)中紫外輻照量的兩倍，其老化結(jié)果并不嚴(yán)重。

潮濕對(duì)聚氨酯的影響更大。再次指出，雖然紫外光照+潮濕循環(huán)對(duì)材料的紫外輻照量?jī)H是100%紫外光照循環(huán)的一半，其降解速率卻要快得多。

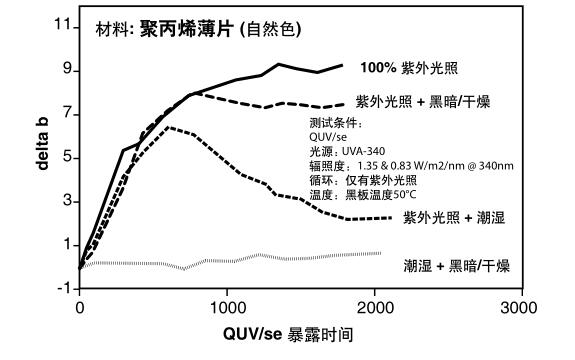

聚丙烯黃變

有時(shí)潮濕不但影響降解速度，還影響降解類型，這體現(xiàn)在上圖中。這種情況下，紫外光照+潮濕循環(huán)中的老化結(jié)果與只有光照循環(huán)的結(jié)果非常不同。
