循環(huán)鹽霧腐蝕測試的優(yōu)勢在于與自然的相關性更好，主要是因為多環(huán)境的切換更能夠真實的戶外腐蝕環(huán)境，其中循環(huán)鹽霧腐蝕測試涉及的環(huán)境條件可能包括下述條件中的一種或全部:
在CCT 測試中，室溫環(huán)境是指實驗室室溫條件。室溫條件通?？梢苑浅＞徛馗淖儨y試樣品的性能。例如，鹽霧噴淋后的樣品在室溫條件中放置兩小時。樣品實際上在特定溫度和濕度條件下經(jīng)歷一個緩慢的干燥過程。
一般而言，"室溫條件"中沒有腐蝕性蒸汽和氣體。幾乎沒有氣體流動，溫度通常是?25±5℃，相對濕度為?50% 或更低，每次測試時應監(jiān)控并記錄實驗室條件。
非室溫條件通常指測試箱內(nèi)暴露條件。在不同的非室溫條件之間的轉換，可以通過人工把測試樣品從一個試驗箱移動到另外一個試驗箱，或在全自動的試驗箱內(nèi)，實現(xiàn)由一個條件到另一條件的循環(huán)。
每次試驗需監(jiān)控溫度和相對濕度。如果可能,?應該采用自動控制系統(tǒng)。溫度偏差應該精確到?±3℃或更小。

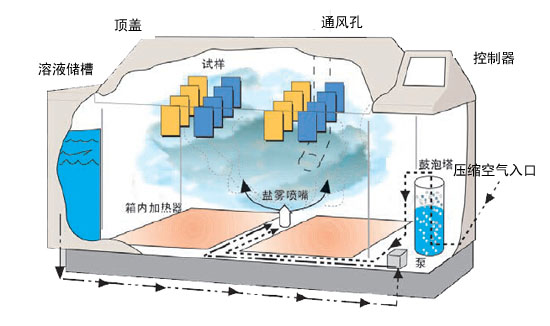

鹽霧條件可在?B117 類型的測試箱內(nèi)實現(xiàn)，或在實驗室條件下人工操作。噴嘴可噴出霧狀鹽溶液。一般來說，除?NaCl(氯化鈉)外，也可使用含其他化學品的電解液來模擬酸雨或其它工業(yè)腐蝕。圖1表示的是鹽霧條件。

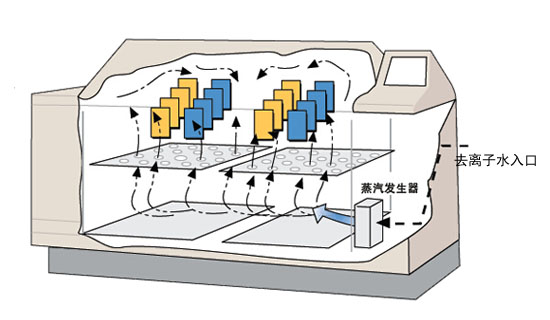

CCT 測試程序通常要求高濕度條件。相對濕度要求為?95-100%。ASTM D2247 11 測試標準中有這一要求。有時候也可通過選用?B117 試驗箱來噴淋純水霧來實現(xiàn)。圖?2 顯示?Q-Fog 鹽霧試驗箱處于潮濕條件。

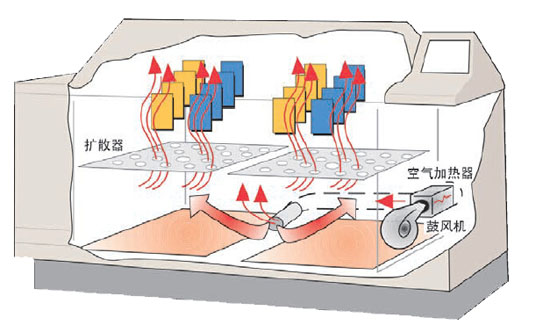

干燥條件可在一間開放式實驗室中或在一個試驗箱內(nèi)實現(xiàn)?？臻g內(nèi)空氣充分流通，這樣可避免分層且可干燥樣品。"干燥"的定義比較復雜，人們對指的是樣品的表面干燥還是徹底干燥還存有爭議。隨著產(chǎn)品腐蝕的滲透，樣品徹底干燥所需的時間可能會增加。圖3顯示?Q-Fog 循環(huán)腐蝕試驗箱處于干燥條件。
這種條件通常包含特定濃度的電解液，一般情況下濃度為5%，pH 值在4到8，溫度通常也是特定的。使用過程中，溶液可能被污染，應定期更換溶液。
必須使用蒸餾水或去離子水。關于水質的要求可參考ASTM D1193 12 標準。浸泡用的容器應由塑料或其它惰性材料制成。浸泡液的pH值在6到8之間，溫度為24±3℃，電導 率 在 25℃ 時 應 小 于 50mohm/cm。
Q-fog 循環(huán)腐蝕試驗箱
