Baty Venture系列影像測量儀可選項

英國Baty Venture系列影像測量儀提供了個多種可選項，以滿足不同用戶的測量需求。以下是這些可選項包括：

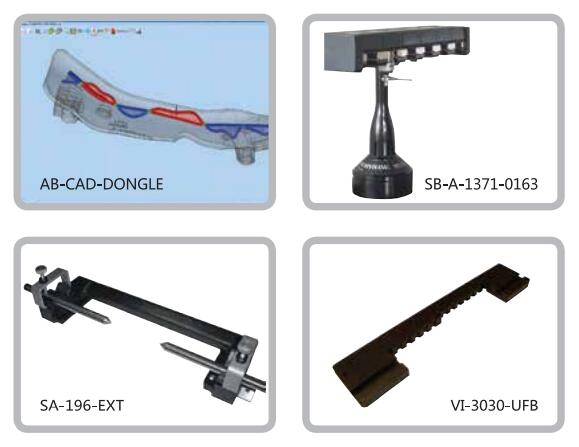

CAD對比

可以導八三維CAD模型(STEP或IGES格式)，并將其顯示在浮動窗口中。要對CAD模型進行簡單的部件坐標對準操作，可以利用觸碰式探針或視覺功能在部件表面任何地方提取數據點。接著，這些數據點可以顯示在CAD模型上，并按照它們與名義表面的距離進行分類，從而進行三維輪廓分析。

CAD編程

利用CAD模型定義待測特征.可以在部件制造之前就能創建觸碰式探針檢驗程序。這樣就能創建數控程序模板，其中包含所有必要的已計算的xyz方向移動。可以在遠程計算機上將這種功能用于離線變成。

SA—196

2510和3030Venture型號配備鑄造的V型座和擴展的中心。

UFB3030

萬用夾具基座提供與所有投影儀配件兼容的夾具安裝槽。

Venture支架

針對2510和3030型號：鋼材制造的剛性支架，配備花崗巖頂部結構和計算機/控制器機架。

玻璃校準片

每臺Venture系統中都配備具有名義直徑的校準標準，用于視場測量驗證和像素校準。
