ASTM D4060使用Taber磨耗測試儀有機涂層的耐磨性。這種類型的測試方法是在 1930 年代左右引入的，用于進行加速磨損測試。它的簡單性和有效性有助于使該設(shè)備被廣泛用于世界各地各種產(chǎn)品的多種測試協(xié)議和規(guī)范。

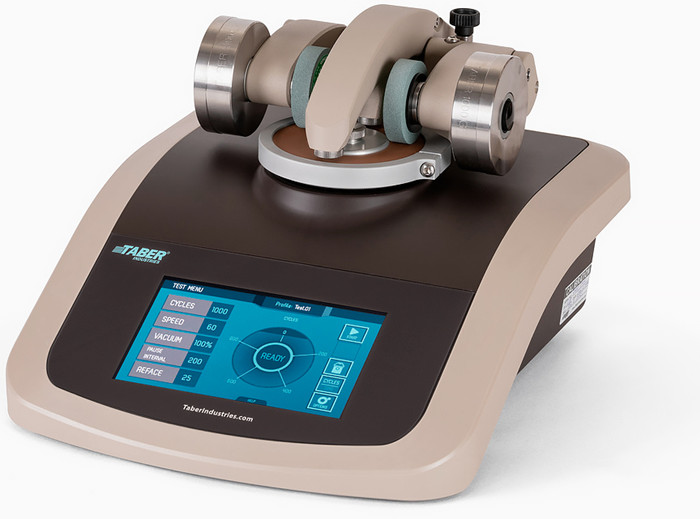

根據(jù) ASTM D4060進行的測試包括將扁平樣品安裝到以固定速度水平旋轉(zhuǎn)的轉(zhuǎn)盤上。然后降低兩個臂，每個臂支撐一個研磨輪，使每個輪接觸表面。在開始測試之前，將“吸力臂”降低到輪子之間，以去除樣品表面的磨損材料。然后轉(zhuǎn)盤開始旋轉(zhuǎn)，迫使輪子對樣品表面產(chǎn)生摩擦磨損作用，持續(xù)指定的循環(huán)次數(shù)，或者直到失去給定質(zhì)量的涂層或直到輪子開始暴露基材。作為表面涂層測試服務(wù)的一部分，翁開爾提供滿足ASTM D4060測試要求的Taber磨耗測試儀。
ASTM D4060用于測量應(yīng)用平坦、剛性測試樣品的有機涂層的耐磨性。ASTM D1044用于透明塑料材料，以評估其在使用期間在預(yù)期的典型磨損情況下保持其光學性能的能力。
ASTM D4060的耐磨性通常以給定循環(huán)次數(shù)后的重量或涂層厚度損失來衡量。默認情況下，每個臂加載以施加 250g。每個車輪上的壓力。根據(jù)使用的產(chǎn)品/規(guī)格，此重量可增加到500克或1000克。研磨輪有不同的砂礫可供選擇，以實現(xiàn)或多或少的研磨作用。
樣本數(shù)/產(chǎn)品：2個樣本
試樣尺寸：4” X 4”，最大厚度為 6-7 mm
調(diào)節(jié)和測試溫度：23 ± 2 °C
調(diào)節(jié)和測試相對濕度：50±5%

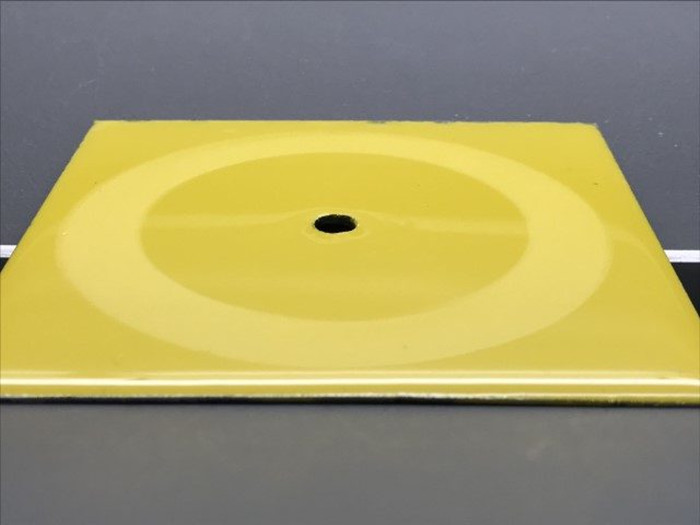

Taber 磨耗測試儀可在數(shù)分鐘內(nèi)提供可靠的數(shù)據(jù)，用來評估材料的抗磨損性。將平直的樣品安裝到在垂直軸上旋轉(zhuǎn)的轉(zhuǎn)盤平臺上，當轉(zhuǎn)盤旋轉(zhuǎn)時，轉(zhuǎn)盤將帶動抵靠在樣品上的兩個磨輪轉(zhuǎn)動從而引起磨損，而真空系統(tǒng)則在測試過程中吸走了松動的磨損碎屑。由此產(chǎn)生的磨損痕跡，形成了面積大約30平方厘米的交叉弧環(huán)形帶式圖案。
