為什么相對(duì)濕度對(duì)腐蝕性影響這么大？因?yàn)辂}有潮解點(diǎn)！

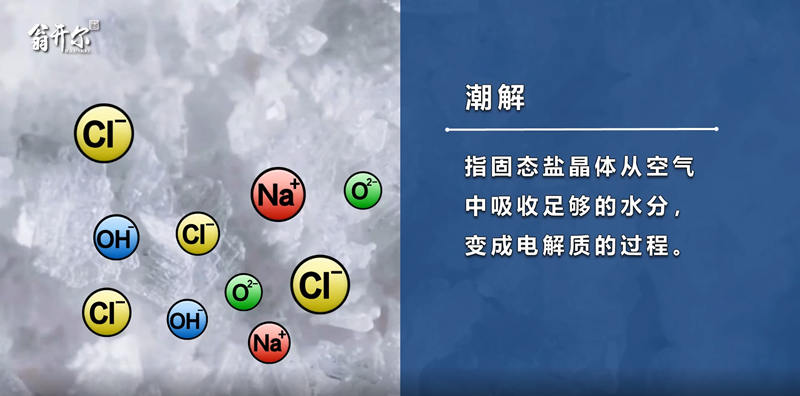

什么是潮解？

潮解 - 固態(tài)鹽晶體從空氣中吸收了足夠的水分，變成電解質(zhì)的過(guò)程。只要空氣足夠潮濕，所有可溶性鹽都會(huì)發(fā)生潮解。

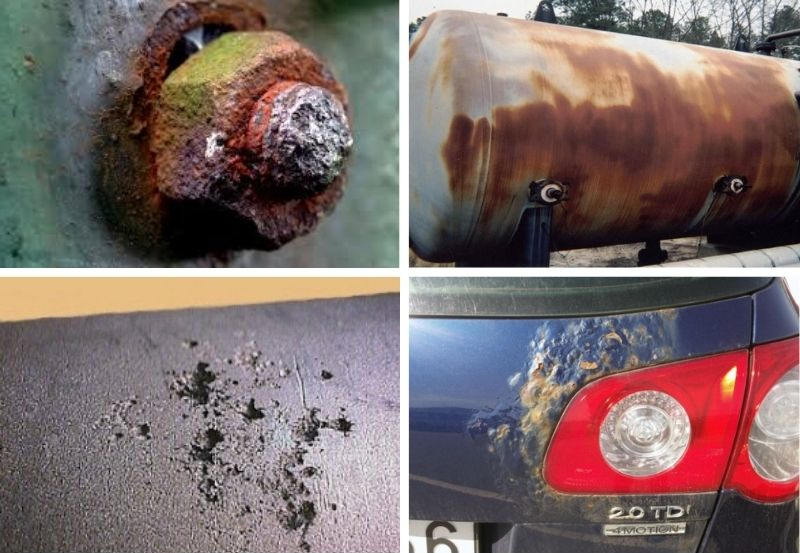

我們知道，在大氣環(huán)境中金屬材料發(fā)生的腐蝕本質(zhì)上是一個(gè)電化學(xué)過(guò)程，即在電解質(zhì)溶液中活潑的金屬失去由子，發(fā)生了氧化還原反應(yīng)，參與者除了金屬本身外，還句括水，氧和離子，離子盡管不是必要的反應(yīng)條件，但由于大氣環(huán)境復(fù)雜，特別是海洋大氣中富含大的海鹽粒子，極易吸潮。

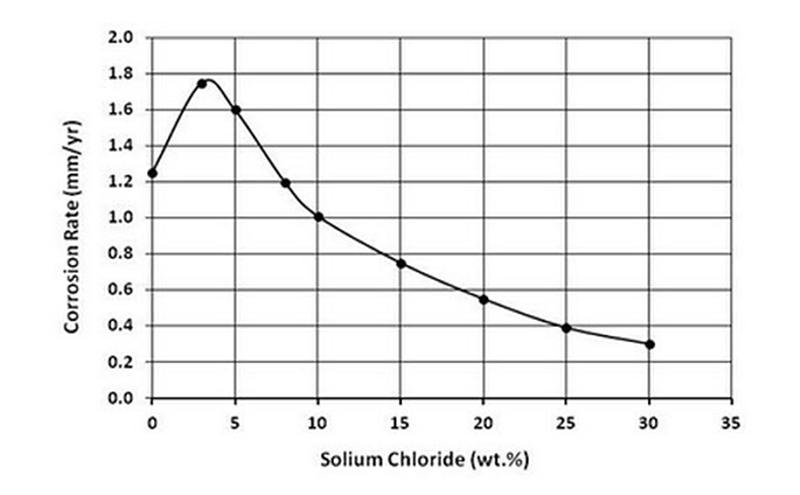

假加溶于金屬表面，變會(huì)成為腐蝕性較強(qiáng)的電解質(zhì)，氯離子會(huì)輕易穿透金屬表面的防護(hù)層，使鈍化態(tài)表面變成活潑表面，從而加速了腐蝕的進(jìn)行。如下圖所示，是鋼的腐蝕速率與鹽溶液濃度之間的關(guān)系圖。

上圖中表示：在溶液中，鹽濃度為0時(shí)，鋼的腐蝕已經(jīng)在進(jìn)行，而隨著鹽濃度增加，鋼的腐蝕明顯加速了，之后走低，是由于溶液中的氧在達(dá)到相對(duì)飽和之后，隨著鹽濃度增加而降低的緣故，氧少了，腐蝕也就放慢了。

潮解對(duì)金屬腐蝕影響，還在于不同的鹽，有各自不同的潮解點(diǎn)，如下表。

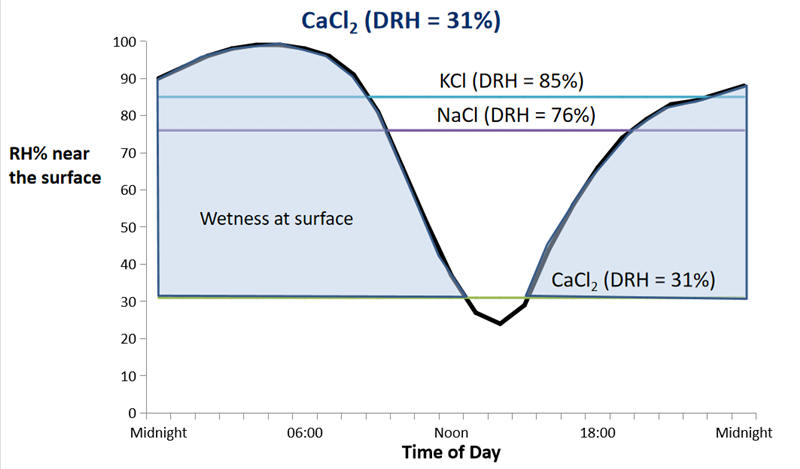

在佛羅里達(dá)州做過(guò)一個(gè)試驗(yàn)，在佛羅里達(dá)州一天中戶外鋼板的相對(duì)溫度變化是這樣的，假加我們?cè)阡摪迳霞由铣Ｒ姷娜N鹽，氯化鉀潮解點(diǎn)在85%，氯化鈉是76%，而氯化鈣則在31%，我們可以看到，相對(duì)濕度的變化會(huì)形成鹽類污染物對(duì)產(chǎn)品的不同腐蝕程度。

為了與真實(shí)環(huán)境有更好的相關(guān)性，現(xiàn)代汽車腐蝕標(biāo)準(zhǔn)都會(huì)詳細(xì)描述各個(gè)相對(duì)濕度階段的時(shí)間要求，但正因?yàn)樗锌扇芙獾柠}都會(huì)在相對(duì)濕度少于100%時(shí)液化，實(shí)驗(yàn)就難以擁有好的重復(fù)性和再現(xiàn)性。

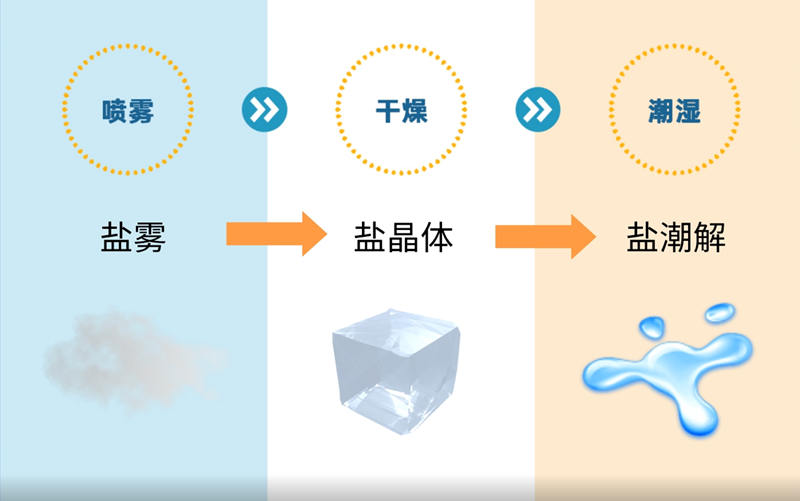

循環(huán)鹽霧腐蝕剛試的基本步聚是“噴霧”到“干燥”到“潮濕”，在干燥階段，鹽會(huì)固化成結(jié)晶附在樣品上，到了“潮濕”階段，沒(méi)達(dá)到預(yù)定值前，結(jié)晶鹽就發(fā)生了潮解，形成強(qiáng)電解質(zhì)溶液，這會(huì)增加樣品濕潤(rùn)的時(shí)間和腐蝕產(chǎn)生。

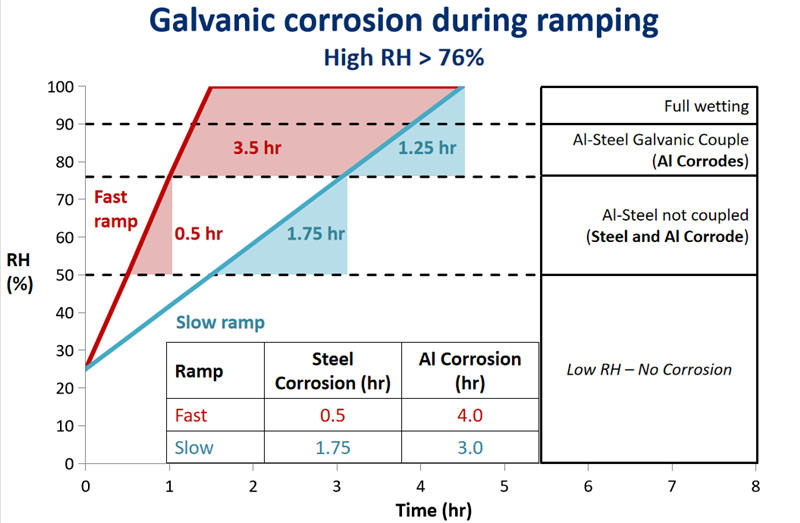

以鋼-鋁構(gòu)件的電偶腐蝕測(cè)試為例，假設(shè)有兩種不同的轉(zhuǎn)換速度，紅色代表快，藍(lán)色代表慢，鹽溶液采用氯化鈉，在相對(duì)濕度小于50%時(shí)還比較干燥，巖沒(méi)潮解，鋼-鋁構(gòu)件沒(méi)發(fā)生腐蝕。在相對(duì)濕度為50%到76%時(shí)，未形成連續(xù)的薄液層，電偶腐蝕條件未生成，鋼和鋁各自發(fā)生腐蝕，這階段跑得快的用了0.5小時(shí)，跑得慢的用了1.75小時(shí)，到相對(duì)濕度達(dá)到76%以上，鹽發(fā)生潮解，均勻的電解液形成，鋼鋁發(fā)生電偶腐蝕，鋁保護(hù)鋼，鋼基本不腐蝕，鋁的腐蝕繼續(xù)進(jìn)行，以4.5小時(shí)為限，跑得快的發(fā)生了3.5小時(shí)，跑得慢的發(fā)生了1.25小時(shí)。總的來(lái)看，在濕度轉(zhuǎn)換時(shí)間較快時(shí)，鋼的腐蝕是0.5小時(shí)，鋁的是4小時(shí)；在濕度轉(zhuǎn)換時(shí)間較慢時(shí)，鋼的腐蝕是1.75小時(shí)，鋁的是3小時(shí)。假如這就是一個(gè)測(cè)試環(huán)節(jié)，隨著不斷重復(fù)，差別就會(huì)越測(cè)越大，所以即使在條件相同下，不同轉(zhuǎn)換速度的腐蝕箱做出來(lái)的結(jié)果可以完全不一樣。

正因?yàn)檠h(huán)腐蝕鹽霧箱在不同的切換時(shí)間和速度下，產(chǎn)品受腐蝕的時(shí)間及其程度大不相同，如何控制好不同腐蝕實(shí)驗(yàn)中不同循環(huán)的切換時(shí)間，就是鹽霧實(shí)驗(yàn)是否有好重復(fù)性和高的相關(guān)性的關(guān)鍵之一。

循環(huán)鹽霧腐蝕測(cè)試箱Q-FOG系列可以滿足不同的測(cè)試要求，即使是高標(biāo)準(zhǔn)的溫濕度快速切換都可以為您提供。Q-FOG CRHR循環(huán)腐蝕鹽霧箱不僅滿足ISO 14993，它還可以滿足其他同樣對(duì)快速溫變有高求的標(biāo)準(zhǔn)，如CCT-H/B、CCT-C、CCT-I、CCT-IV、Renault D17-2028 (ECC1)、Volvo VCS 1027, 149 (ACT I)、Volvo VCS 1027, 1449 (ACT II)和GMW 14872。

關(guān)于相對(duì)濕度對(duì)腐蝕性的影響，查看以下視頻詳細(xì)說(shuō)明：
