耐黃變紫外光老化試驗(yàn)箱在戶外用含氟聚合物耐候老化測試的應(yīng)用

Halar® ECTFE是一種部分氟化的聚合物，由蘇威特種聚合物公司的專利技術(shù)制造。聚合物的專利技術(shù)制造的。由于其骨架中乙烯和三氟氯乙烯共單體的獨(dú)特組合。Halar® ECTFE具有較強(qiáng)的耐火性和耐化學(xué)性，同時(shí)還具有出色的阻隔性。

這些獨(dú)特的性能使Halar®成為從航空航天到半導(dǎo)體等一些高要求應(yīng)用的推薦材料。此外，當(dāng)它暴露在陽光和大氣中時(shí)，部分氟化的結(jié)構(gòu)也提供了極端長期的穩(wěn)定性。

因此，Halar® ECTFE在光伏（面板1）等市場的應(yīng)用越來越多。越來越多地應(yīng)用于市場，如光伏（前板 和背板）和建筑結(jié)構(gòu)。

下面介紹如何使用QUV耐黃變紫外光老化試驗(yàn)箱進(jìn)行含氟聚合物老化測試

測試方法

透明的Halar® ECTFE薄膜在佛羅里達(dá)州的加速老化和自然老化條件下進(jìn)行了測試。使用QUV耐黃變紫外光老化試驗(yàn)箱進(jìn)行加速老化測試。

鑒于所使用的QUV耐黃變紫外光老化試驗(yàn)箱的輻照度，已經(jīng)計(jì)算出加速老化和自然老化之間的大致相關(guān)性。QUV的100小時(shí)估計(jì)相當(dāng)于佛羅里達(dá)州120天的室外暴露（僅作為指示性估計(jì)有效）。

結(jié)果

每隔一段時(shí)間，對(duì)光學(xué)（如總透光率和黃色指數(shù)）和機(jī)械性能進(jìn)行測試。結(jié)果證實(shí)，Halar® ECTFE薄膜的性能變化非常有限，與其他用于戶外應(yīng)用的部分氟化聚合物的變化非常一致。

在QUV中測量的總透光率顯示出非常有限的變化，黃度指數(shù)也是如此。將薄膜暴露在QUV下后測得的光學(xué)特性的有限變化是特別有意義的，因?yàn)闃悠繁恢糜诜浅８邉┝康倪@種高能量的輻射。

QUV耐黃變紫外光老化試驗(yàn)箱中Halar®薄膜的黃度指數(shù)變化

通過同樣的加速測試和在佛羅里達(dá)州實(shí)際老化后測得的機(jī)械性能變化也表明，長期暴露在陽光和大氣條件下對(duì)Halar® ECTFE的影響非常有限。

在暴露于Q-UVb下9,000小時(shí)后的機(jī)械性能（根據(jù)上述報(bào)告的估計(jì)，在佛羅里達(dá)州相當(dāng)于25年以上）其機(jī)械性能幾乎不受影響，其變化在初始值的20%以內(nèi)。

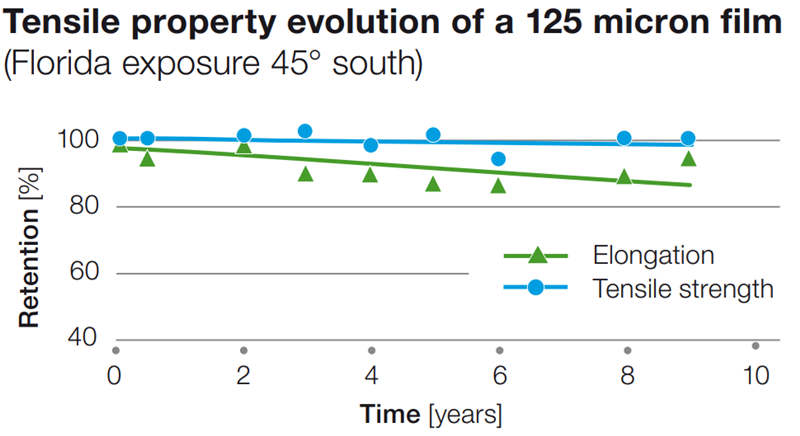

在佛羅里達(dá)州戶外風(fēng)化9年后的實(shí)際暴露測試，證實(shí)了加速老化的結(jié)果，記錄的性能變化非常有限。

報(bào)告數(shù)據(jù)證實(shí)，Halar® ECTFE在戶外暴露于陽光下時(shí)，其性能或外觀的變化非常小。加速和戶外老化研究都表明，該聚合物對(duì)紫外線和天氣的穩(wěn)定性非常好。Halar® ECTFE的性能在暴露于QUV的UVb-313光源下9000小時(shí)后，或在佛羅里達(dá)州戶外老化9年后，幾乎沒有受到影響。

作為基準(zhǔn)測試的其他部分含氟聚合物一致，并且支持在戶外應(yīng)用中使用Halar® ECTFE的好處。
