BOYI材料試驗(yàn)機(jī)在鎳基高溫合金DZ22高溫拉伸試驗(yàn)中的應(yīng)用

鎳基高溫合金DZ22需在600-1200℃高溫及復(fù)雜應(yīng)力環(huán)境下長(zhǎng)期工作，用于航空發(fā)動(dòng)機(jī)、燃?xì)廨啓C(jī)等熱端部件（如渦輪葉片、燃燒室）。對(duì)于鎳基高溫合金往往需驗(yàn)證其高溫強(qiáng)度、抗疲勞性、斷裂韌性和抗氧化性、抗熱腐蝕性等性能。

BOYI系列材料試驗(yàn)機(jī)可以按照GB/T228.2-2015的A和B方法對(duì)鎳合金材料進(jìn)行高溫拉伸試驗(yàn)，驗(yàn)證其控制能力。

試驗(yàn)過(guò)程

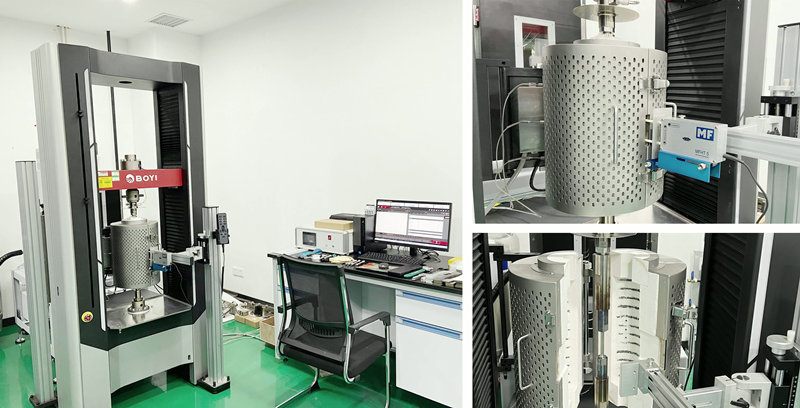

試驗(yàn)使用BOYI 2025 100kN材料試驗(yàn)機(jī)，配合專用高溫爐進(jìn)行試驗(yàn)，其最高試驗(yàn)溫度可達(dá)1200℃，高溫爐帶有三段溫度控制，以及3段試樣溫度監(jiān)測(cè)。

為了保證軸向受力均勻及引伸計(jì)的準(zhǔn)確安裝，本次試驗(yàn)的試樣為圓棒螺紋試樣，將引伸計(jì)位置調(diào)整準(zhǔn)確后取出，關(guān)上高溫爐，安裝溫度探頭。

開(kāi)始升溫，試樣在受熱過(guò)程中，會(huì)產(chǎn)生形變而導(dǎo)致預(yù)載荷，因此配合BOYI材料試驗(yàn)機(jī)應(yīng)用軟件的試樣保護(hù)功能，可通過(guò)衡量自動(dòng)調(diào)整，消除預(yù)載荷，有效避免對(duì)試樣的影響。試樣溫度到達(dá)設(shè)定溫度并恒溫30分鐘后，將引伸計(jì)放入高溫爐內(nèi)與試樣接觸。

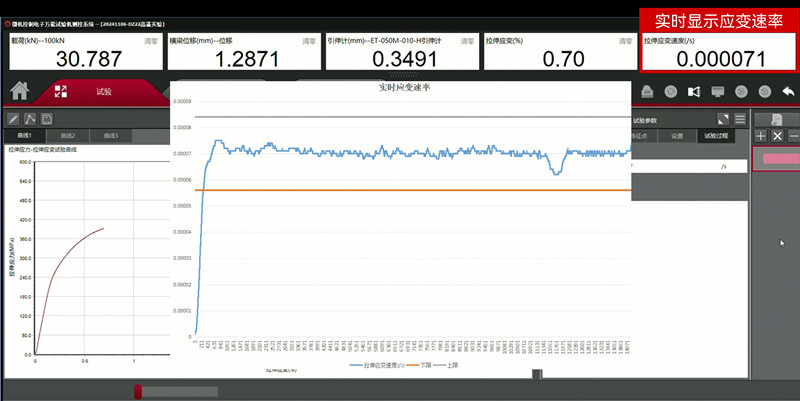

試驗(yàn)開(kāi)始后，彈性階段應(yīng)變速率勻速上升，約5kN到達(dá)設(shè)定應(yīng)變控制值并穩(wěn)定。整個(gè)彈性及屈服階段控制速率均可穩(wěn)定在0.00007±20%以內(nèi)。試驗(yàn)過(guò)程中，軟件可實(shí)時(shí)監(jiān)測(cè)并控制應(yīng)變速率。

從試驗(yàn)后結(jié)果及曲線可以看出，各試樣結(jié)果的離散型非常小，BOYI材料試驗(yàn)機(jī)可滿足難度較高的高溫合金，在1000℃以上，使用應(yīng)變控制方式進(jìn)行拉伸試驗(yàn)，其實(shí)際應(yīng)變控制速率，穩(wěn)定在設(shè)定值的±20%以內(nèi)，且同時(shí)可以實(shí)施應(yīng)力、應(yīng)變、位移的三種控制方式，滿足GB/T228.2-2015金屬材料拉伸試驗(yàn)第2部分高溫試驗(yàn)方法中的A和B方法要求。
