抗腐蝕性測試的暴露條件

發(fā)布于：2013-06-19

相關標簽：

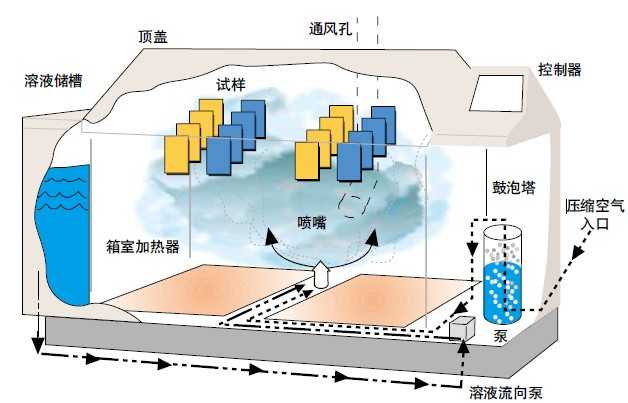

循環(huán)腐蝕性測試中應用到下述條件中的一種或全部:

室溫條件:

在CCT 測試中，室溫環(huán)境是指實驗室室溫條件。室溫條件通?？梢苑浅＞徛馗淖儨y試樣品的性能。例如，鹽霧噴淋后的樣品在室溫條件中放置兩小時。樣品實際上在特定溫度和濕度條件下經(jīng)歷一個緩慢的干燥過程。一般而言，"室溫條件"中沒有腐蝕性蒸汽和氣體。幾乎沒有氣體流動，溫度通常是 25±5℃，相對濕度為 50% 或更低，每次測試時應監(jiān)控并記錄實驗室條件。

箱內(nèi)條件:

非室溫條件通常指測試箱內(nèi)暴露條件。在不同的非室溫條件之間的轉(zhuǎn)換，可以通過人工把測試樣品從一個鹽霧循環(huán)腐蝕試驗箱移動到另外一個鹽霧循環(huán)腐蝕試驗箱，或在全自動的試驗箱內(nèi)，實現(xiàn)由一個條件到另一條件的循環(huán)。每次試驗需監(jiān)控溫度

潮濕條件:

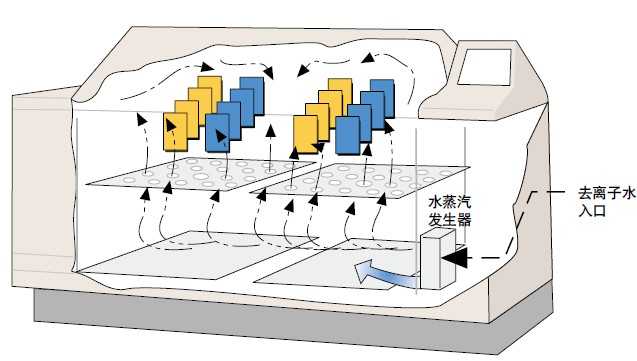

CCT 測試程序通常要求高濕度條件。相對濕度要求為 95-100%。ASTM D224711 測試標準中有這一要求。有時候也可通過選用 B117 試驗箱來噴淋純水霧來實現(xiàn)。圖 2 顯示 Q-Fog 處于潮濕條件。

干燥條件:

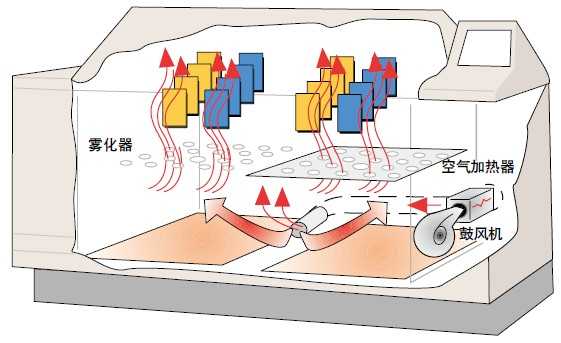

干燥條件可在一間開放式實驗室中或在一個鹽霧循環(huán)腐蝕試驗箱內(nèi)實現(xiàn)?？臻g內(nèi)空氣充分流通，這樣可避免分層且可干燥樣品。"干燥"的定義比較復雜，人們對指的是樣品的表面干燥還是徹底干燥還存有爭議。隨著產(chǎn)品腐蝕的滲透，樣品徹底干燥所需的時間可能會增加。圖3顯示 Q-Fog 處于干燥條件。

浸泡腐蝕條件:

這種條件通常包含特定濃度的電解液，一般情況下濃度為5%，pH 值在4到8，溫度通常也是特定的。使用過程中，溶液可能被污染，應定期更換溶液。

浸水條件:

必須使用蒸餾水或去離子水。關于水質(zhì)的要求可參考ASTM D119312標準。浸泡用的容器應由塑料或其它惰性材料制成。浸泡液的pH值在6到8之間，溫度為24±3℃ ，電導率在2 5 ℃ 時應小于5 0mo hm/ cm。
