進口落地式測量投影儀

Baty Shadomaster SM20 投影儀具有高清晰500mm投影屏和高品質的特征呈現能力，結果存儲和SPC公差顯示功能，輕松實現對比測量。

垂直可調節光源可提供清晰的投影照明。結構堅固，可適合車間及實驗室使用。

特點：

500mm屏，90度交叉線，及夾持爪；

屏幕傾斜角，便于觀察；

鹵素?zé)粽彰骷坝跋癯尚凸猓G色濾色片；

單一鏡頭接口；

可選鏡頭10×,20×,25×,50×,100×；

可調節光源，特別適合測量螺紋；

250mm×125mm移動工作臺；

數字角度測量；

0.5微米分辨率。

測量可選附件：

Baty SM20-XLS進口落地式測量投影儀：簡易2軸測量顯示器,可測量點到點X,Y和圓弧、角度等。具有相對測量， 相對測量，置零， 預設，打印等功能。 RS232接口，可選擇腳踏開關

Baty SM20-GXL進口落地式測量投影儀：除XLS點，線，圓弧，角度等基本測量功能外， 還具有測量過程列表和圖形顯示特點。測量程序列表使操作者清晰查看測量過程的公差和報告等。

Baty SM20-GXL -E:進口落地式測量投影儀 除GXL功能外， 還配置自動尋邊。作為可選附件，傳感器能在內部擬合。

Baty SM20-FT-2進口落地式測量投影儀：帶2D FUSION TOUCH功能的完整TOUCH SCREEN DRO 軟件。完整幾何圖形，零件測量視圖可以作為測量圖紙打印。 報告包括SPC，PASS或FAIL統計，可輸出到EXCEL等辦公軟件。Windows操作系統19寸觸摸顯示屏。

Baty SM20-FT-2E進口落地式測量投影儀：帶2D FUSION TOUCH 功能的完整TOUCH SCREEN DRO軟件。內置光學邊緣探測功能可以“在空中”將數據點投射影像傳遞給光線傳感器。內置邊緣傳感器在R系列投影儀中是可選項。

可選配件

在亮光環境下使用的屏幕罩子和簾子，比例充足

自動邊緣感應

雙光纖照明表面，可實現全彩色表面檢驗

3位置鏡頭座，可輕松更換鏡頭(除5x鏡頭外)

各種電子測量系統，可滿足不同要求(見Baty讀數器選項)

無需購買單獨系統，即可向質量控制中添加SPC功能

5x鏡頭僅有單鏡頭安裝

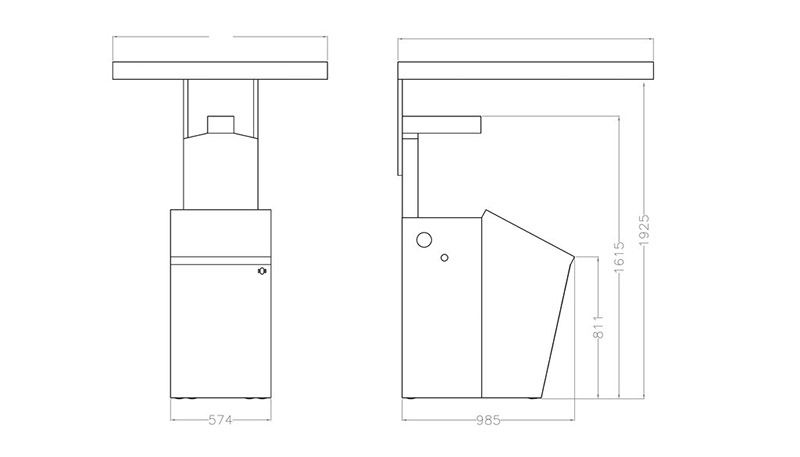

系統結構圖

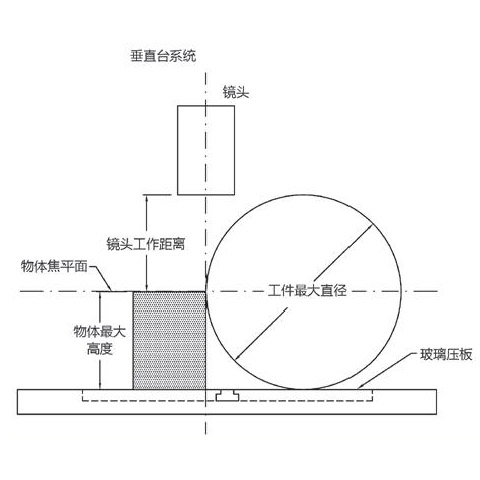

鏡頭參數
