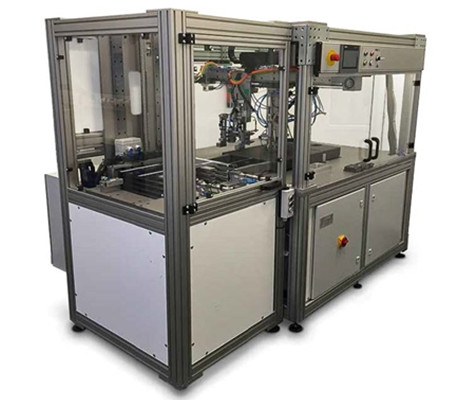

全自動涂料檢測工作站Surface Scanner Automatic

實驗室里很多測試板的測量工作都是由人工手動進行，如標準板、色板、批次控制板以及ISO 28199里描述的復雜又龐大的面板等，這個過程不僅耗費大量的時間，還會受到人為操作的影響。來自德國ORONTEC研發生產的全自動涂料檢測工作站可以解決這個棘手的問題。

德國ORONTEC全自動涂料檢測工作站是公司研發的一種可自動化測量并評估各種測試板表面涂料檢測的設備。

德國ORONTEC全自動涂料檢測工作站使用手持式油漆表面測量儀器，由表面掃描儀器的軟件控制。有以下很多種功能：1.測量和評估純色板2.測量和評估實驗室或生產線上的噴漆板（如用于評估薄膜厚度等）同時為了更好闡釋膜厚、顏色、表面結構甚至是斑點的綜合關聯性，全自動涂料檢測工作站可同時將不同測試儀器的測量方法結合起來，然后根據ISO 28199第1-3部分標準（預測新涂料系統的工藝穩定性）進行完整的評估。

全自動涂料檢測工作站的優點

全自動涂料檢測工作站最多可以4個不同的測量儀器集成并運行采用了模塊化設計，可以隨時輕松擴展集成的測量設備無需修改即可使用可以使用用戶已有的測量設備可以測量涂層的厚度，顏色，光澤度，表面結構或渾濁度全自動涂料檢測工作站可用于顏色樣式開發，涂料開發，生產工藝優化，質量控制，工藝特性預測等。

全自動涂料檢測工作站的應用案例

德國巴斯夫BASF在其數字化實驗室中運用了德國ORONTEC全自動涂料檢測工作站。德國ORONTEC全自動涂料工作站為巴斯夫公司在進行涂料表面檢測分析方面發揮了重要作用。

全自動涂料檢測工作站工作原理

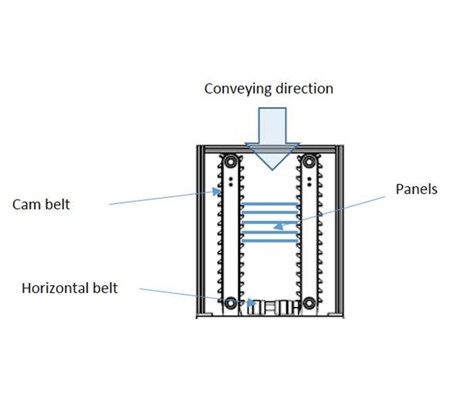

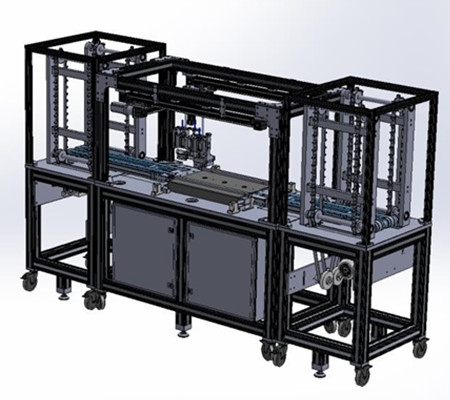

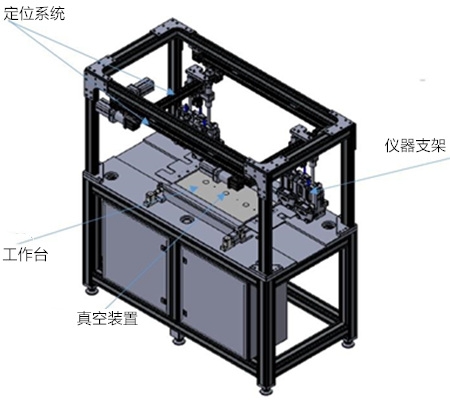

德國ORONTEC全自動涂料檢測工作站為模塊化設計，其核心組件是一個工作臺和一個可運動的X/ Y軸移動測量設備（手持式），可以以點或線的形式測量樣品。此外，還有一個存放樣板的部分，作為輸入或輸出模塊?；跀?shù)據庫，德國ORONTEC公司開發了一個用于定義測量任務并進行測量及數據評估的軟件。每一個測量工作由一個數字及一個打印出來的條形碼（或二維碼標識），貼于面板背后。將需要測量的面板放進輸入模塊，這些面板會自動地被傳輸至檢測臺。在識別板塊上的標識后，全自動涂料檢測工作站會按照設定好的測量任務進行測量。測量結束后，面板會被運送至右方的輸出模塊（存儲庫），可以手動取出。

與其他儀器簡易集成

一些手持式的設備如BYKmac分光光度計，BYK雙微波掃描儀，BYK cloud-runner或其他品牌的磁感應膜厚儀或光澤測試儀等都可與全自動涂料檢測工作站結合使用。不需作任何改動，不同的測試目的選用不同的設備，任何時候都可以進行，且不會受操作人的影響。

軟件

全自動涂料檢測工作站的軟件可以輕松地管理測量工作的進程和模板的創建。生成的報告為MS Excel?格式。設備由強大的PLC控制，計算機收集并計算測量數據。數據庫可在本地電腦或內聯網端運行。

圖片5：控制和軟件原理

型號及技術參數

全自動涂料檢測工作站具有模塊化設計的優勢，現有3個不同的型號，基礎型、大型和靈活型，可帶或不帶輸入/出模塊運行。

基礎型Basic可測量大小為 600 x 300 mm的面板。

高級型Large可處理測量的尺寸更大。

靈活型Flexi可以90°旋轉進行測量。 它的輸入與輸出功能集合在同一臺機器上，這個設計也使整個系統比基礎型和高級型號的尺寸短600mm。

全自動涂料檢測工作站的模塊化的設計使測量臺集成到現有的自動化環境中或與人工操作的結合成為可能。

Features型號	Basic基礎型	Large大型	Flexi靈活型
Measurement Table測量臺	?	?	?
Input Magazine輸入模塊	?	?	?
Output Magazine輸出模塊	?	?
Software for 4 Instruments用于4種儀器的軟件	?	?	?
Options可選
Basic Training Module: Measuring and reporting according to “Fingerprint“ 基礎培訓模塊,根據"指紋"進行測量和報告	?	?	?
Training for the observation in a light chamber 在光室中進行觀察的訓練	?	?	?
Integration additional Instruments 集成其他儀器	Max. 1 最多一個	On Request 根據要求	On Request 根據要求
Option cross measurement 選項交叉測量		?	?
Air supply (oil-free, cleaned) 供氣（無油，可清洗）	6 bar	6 bar	6 bar
Voltage電壓	230 VAC	400VAC	400VAC
Dimensions (L x H x W) in mm, approx. 尺寸（長x高x寬），單位：毫米	3000*850*1850	2560*1430*1800	2560*1430*1800
Weight approx. [kg] 重量【公斤】	400	600	700

翁開爾是德國ORONTEC中國總代理，如需了解更多關于ORONTEC產品如液體涂料濕膜測色配色系統和全自動涂料檢測工作站詳細信息和應用，歡迎致電【13202947058】咨詢。
