流體粒子分析系統ParticleMaster

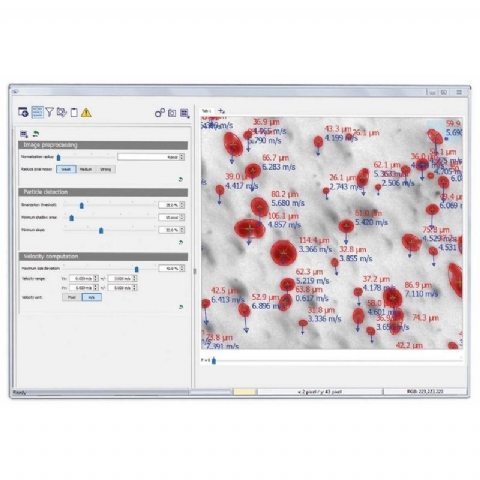

德國Lavision朗維視的流體粒子分析系統可同時測量各種流體中個別粒子、水滴和氣泡的大小、形狀和速度。使用DaVis軟件的復雜圖像處理模塊進行圖像采集和粒子圖像評估。在ParticleMaster流體粒子分析系統中，兩種互補的測量技術用于粒子成像：使用透射光法的陰影拍攝和散焦光截面上的干涉米氏成像 ( IMI )。

產品特色

高倍率陰影成像系統

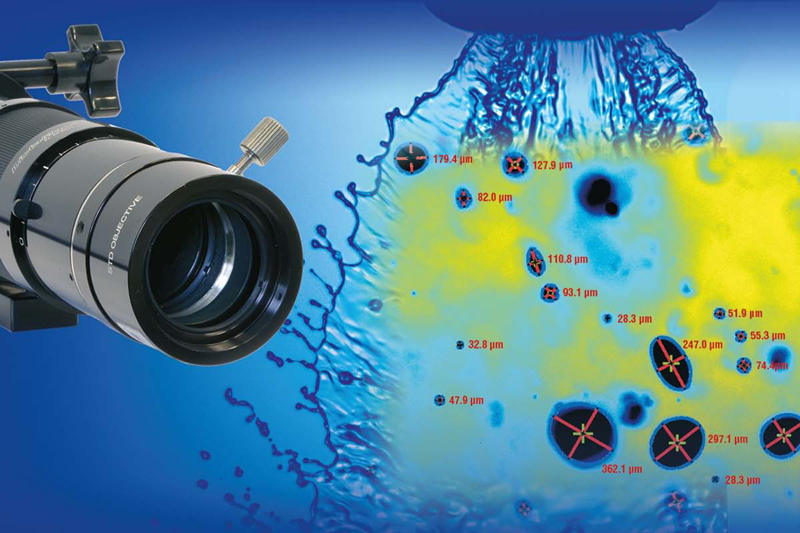

德國Lavision朗維視的流體粒子分析系統ParticleMaster同時測量分散在氣體、液體或多相流中的單個顆粒、液滴或氣泡的尺寸、形狀和速度。高倍率陰影成像與粒子的脈沖背光照明的應用使人們對測量方法充滿信心，因?yàn)橛脩艨梢灾苯涌吹竭@個粒子成像過程的結果（"眼見為實"）。

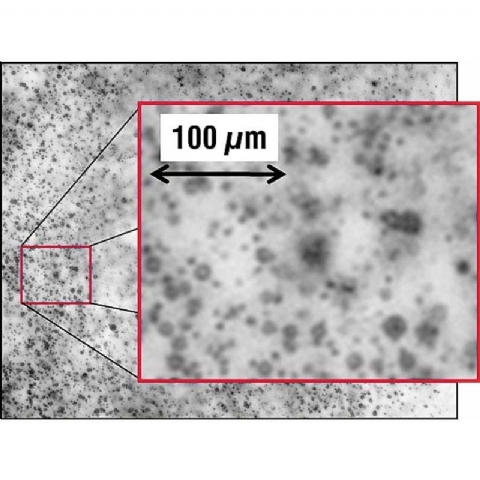

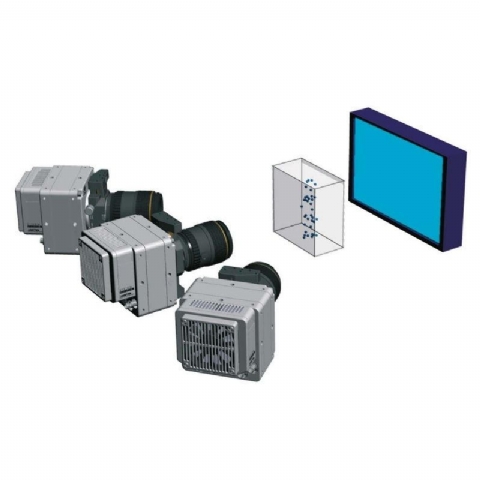

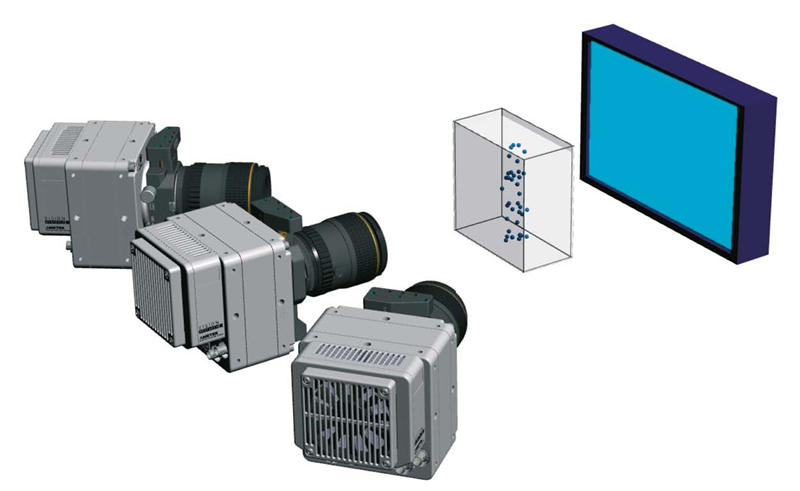

測量體積由焦平面內的相機視場和成像系統的景深定義，只在這個探測體積內檢測到聚焦的粒子。陰影技術與顆粒的形狀和材料（透明或不透明）無關，并允許使用適當?shù)墓鈱W(xué)成像系統檢測低至微尺度的尺寸。

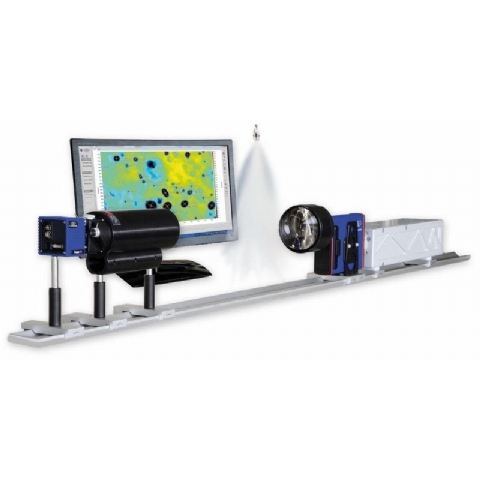

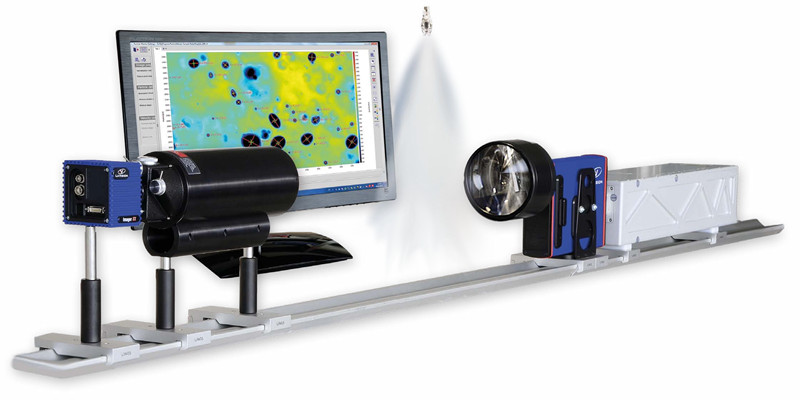

相機和高倍率鏡頭是根據各種實驗條件選擇的，如工作距離、放大率、尺寸范圍和所需的圖像幀率。為了凍結粒子運動，流體粒子分析系統ParticleMaster包括一個高效的LED聚光燈或用于超短曝光的無斑點激光脈沖。以雙脈沖光源為特征的雙重曝光系統與雙幀相機相結合，也可以測量粒子的運動。除了尺寸和形狀之外，還可以測量單個粒子的速度。

特點

• 同時具備尺寸、位置和形狀

• 粒子數密度（針對不同尺寸等級進行修正）

• 從雙幀曝光中得出的粒子速度

• 速度與尺寸的相關性、直方圖、散點圖

• 質量通量

• 韌帶、噴霧破裂和霧化的可視化

就地測量

因?yàn)榱黧w粒子分析系統ParticleMaster可以在原位測量粒子，即在其原始環境中測量，因此用戶不需要準備樣品。雖然空間分辨率是由相機-鏡頭系統定義的曝光（照明）時間是由脈沖光源決定的。有不同的光源可供選擇---從快速激光器到對眼睛安全的脈沖LED，以及各種可更換的鏡頭使流體粒子分析系統ParticleMaster陰影系統，可以捕捉到廣泛的粒子尺寸和速度。

應用

• 噴霧（水、燃料、油漆、家用）

• 噴霧破裂（韌帶和液滴）

• 粉末、固體顆粒（合金、陶瓷、谷物）

• 氣泡（熱交換器，工業過程）

• 質量控制
