清潔度分析儀

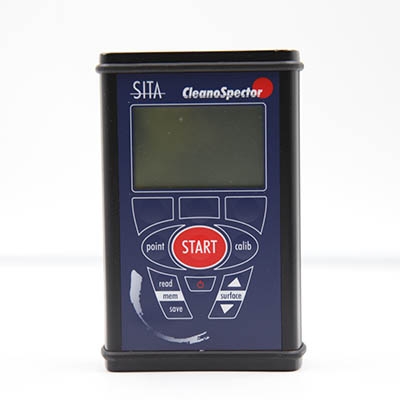

SITA清潔度分析儀介紹

由德國SITA生產的清潔度分析儀是一款操作簡便的手持式零件表面清潔程度的測試儀器。通過熒光法克查出金屬或者其它材料的零件諸如油漬、油脂、冷卻潤滑劑以及蠟等污染,并以百分比形式輸出。測試結果可為清潔時間、化學工藝和浸泡溫度等整個清潔過程的優化提供可靠信息。

清潔度分析儀特點

一鍵操作;

高重現性;

測量結果不受環境溫度影響;

干凈金屬表面上即可完成校準;

傳感器設計簡單、測試穩定;

小巧便攜，適用于實驗室或工廠車間.

清潔度分析儀技術參數：

測量方法：通過UV光源發出的熒光進行測試

測量值：清潔度(%)表示表面的清潔程度

可檢污染物：油漬、油脂、冷卻潤滑劑、蠟

校準：清潔金屬表面自動校準

參照面：可在不同表面校準(鋼、銅、鋁、金等)

測量點的數量：測量點的數量可根據被測部件調整

測量點的直徑：1mm

盡可能佳測量間距：4mm

電源：可充電電池或電源適配器

重量：320g(包含傳感器和手持配件)

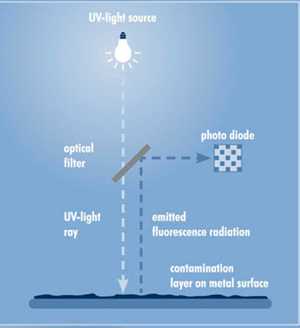

清潔度分析儀 – 測量原理

紫外線照射后產生的熒光是一種特殊形態的冷光。當熒光分析的電子吸收了光子后能量提高，但是這種狀態并不穩定，它會馬上變回初始狀態并把吸收的能量再次釋放出來，發出熒光。由于部分能量轉化成熱量消耗了，所以發出的光線能量降低，波長也變長了。由于玷污物的熒光特性，通過一個含紫外光波的LED燈照射，SITA清潔度分析儀即可探測出玷污物。儀器探頭里的光電二極管負責測量UV熒光的強度。UV熒光越強表示污染程度越大，反之則越潔凈。

對于平常清潔過程中的玷污物，SITA清潔度分析儀的參數已經設計得盡可能合適。對于特殊的檢驗要求，它也可能適合LED的波長。由于有機物被UV光激發后具有很強的自體熒光特性，因此儀器能夠檢查出油、油脂和殘余表面活性劑的玷污物。此外，它也可能用于檢查腐蝕或者已知厚度的蠟層。SITA清潔度分析儀的測量原理是共焦法，即激發光線和被激發而產生的光線在同一平行輻射軌跡上。因此，探頭的靈活定位和在線測量都易于實現?；谶@種測試原理，對于構成中不含或者含有輕微熒光性原料的零件，儀器都可以檢測其清潔度。

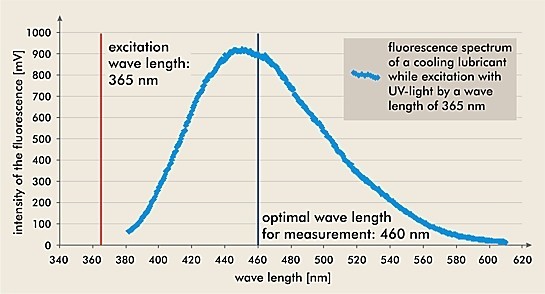

 下圖是冷卻潤滑油在365nm波長下激發的熒光光譜圖。由于它在460nm波長下的熒光強度非常強，所以用SITA清潔度分析儀在此波長下盡可能容易檢測到這種潤滑油玷污。

清潔度分析儀器鋁片測試案例

鋁制零件在沖壓過程中，會沾有污漬如油脂、手指印等，在清洗過程中也可能會由于漂洗不干凈在金屬表面殘留清洗劑，那么在隨后的焊接工序中，就會出現焊接不牢固的問題及返工，增加單位企業的成本!　　測試儀器：德國SITA CleanoSpector表面清潔度儀

　測試過程：在每個樣品上取10個測量點讀數，每個點直徑為1毫米，測試時間約需1--2分鐘。

　　注：1)清潔度以百分數表示，數值越高，清潔度越好，反之亦然;

　　2)樣品的測量結果取10個測量點中，百分數的盡可能低值作為盡可能終結果，即用樣品盡可能臟的點代表整個零件的清潔度;

　　3)此外6#樣品是在原3#樣品的基礎上印上指紋后的測試結果，供對照使用。

　　由以上測試數據， 結論

　　1) 1#樣品至4#樣品的清潔度標準偏差std/dev均少于2，可確定這幾個樣品的表面清潔度是均勻的!

　　2) 3#樣品相對清潔度盡可能好，而5#樣品相對清潔度較差。

　　3) 對比人工用指紋污染3#樣品后，6#樣品清潔度為0.1%，清潔度值明顯下降，說明儀器能測出不同清潔程度的樣品區別，幫助企業嚴把金屬零件的清潔度質量關，對在焊接工藝過程中可能出現的問題作預判，減少不良率及返工問題，滿足客戶對工件表面清潔度的要求。

代理資質

SITA清潔度分析儀代理資質
