濕膜測厚系統

在生產線過程中，產品經過噴涂工藝后，涂層的厚度直接關系到后續工藝能否正常進行以及盡可能終成品是否合格。因此在噴涂后對于涂層厚度的測量和監控是必不可少的。

傳統測厚技術面臨的問題

傳統測厚技術需要面臨的兩個問題，測量涂層厚度需要等待涂層完全干透之后才能進行檢測，等待涂層完全干透需要經歷幾天的時間。

其次測量涂層厚度時需要與產品表面進行接觸，測量過程中需要產品表面接觸，容易破話涂層表面。即便是測量過程發現了問題也無法及時修正，從而造成大量的時間和物料消耗。

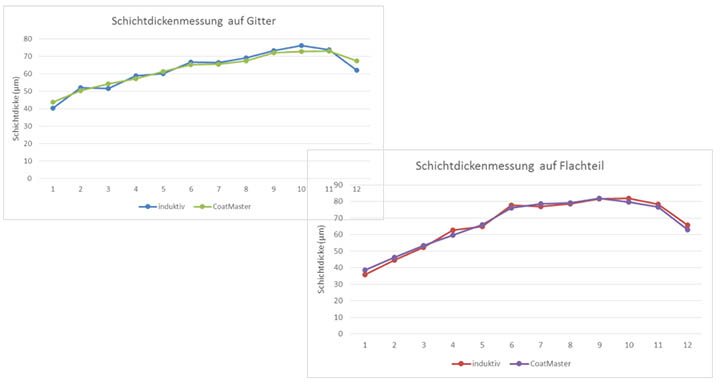

濕膜測試對應干膜數據

Coatmaster濕膜測試技術采用的是熱光學專利技術，可在產線前端噴涂工藝中即時測量涂層厚度，可在100厘米的距離內進行非接觸式涂層厚度測量。

經過固化后用電感計測量并進行對比，Coatmaster濕膜測試技術可良好的對應干膜數據，因此可用于指導實際生產。

適用復雜表面

由于Coatmaster濕膜測試系統采用的是非接觸式測試設計，測量點十分小，因此可測曲面，內壁以及角落處；

適用多種基材

Coatmaster濕膜測試系統適用多種不同基材的測試，包括：金屬，塑料，橡膠，木材，碳纖維（CFRP）, 玻璃等。對于涂料的顏色不敏感，不會因?yàn)橥苛项伾绊憸y試精度。

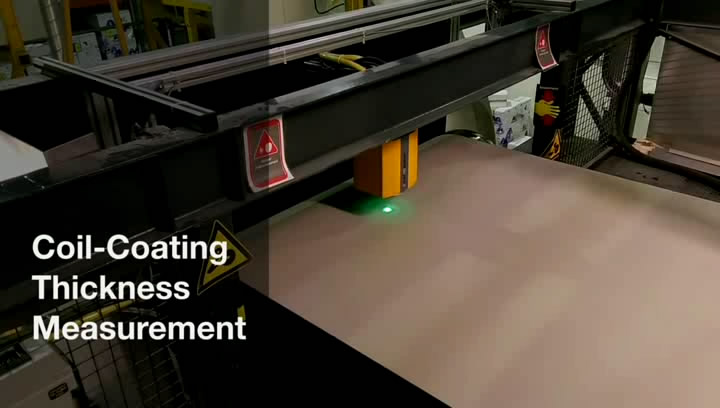

生產線上實時測量

生產過程中的工件測量往往處于運動狀態，傳統的接觸式測厚技術無法滿足動態測試的要求。Coatmaster濕膜測試直接無損檢測過程中實現無間斷檢測!

測量原理

利用光源對測試表面進行短暫加溫，利用紅外傳感器對表面溫度進行非接觸測量記錄，

涂層表面溫度的降低的動態變化過程具有特性，它受到涂層厚度以及基材材料的熱特性影響。涂層越薄(假定其熱導性比基材低),表面溫度降得就越快。

測量時Coatmaster在線非接觸式測厚系統通過閃光燈會對所測的涂層進行加溫。表面溫度隨著時間的變化過程將提供涂層厚度的有關信息，通過采用先進創新的算法可對測量數據進行評估。

同時測量涂層導熱性和熱阻性

除測量涂層厚度之外，Coatmaster非接觸式測厚系統還可以同時測量涂層的熱阻性，導熱性以及熱擴散性。

技術參數
