磨耗：在相互接觸的物體的相對運動中，表面材料不斷損耗、轉(zhuǎn)移或殘余變形的現(xiàn)象稱為磨損，是摩擦的必然結(jié)果。大多數(shù)磨損不僅消耗材料、浪費資源，而且直接影響物體的壽命和可靠性。磨耗過程非常復雜，影響磨損速度的因素很多：不同的材料、不同的磨損方式、測試環(huán)境。泰伯磨損試驗是一種在實驗室模擬材料磨損的方法，廣泛應(yīng)用于各種材料，包括塑料、涂料、層壓板、皮革、紙張、紡織品、地板等。
在本文中，將介紹如何使用Taber磨耗機進行ASTM D4060標準測試。
測試方法涵蓋了由對應(yīng)用于平面、剛性表面（例如金屬面板）的涂層產(chǎn)生的有機涂層的耐磨性的測定。
如果沒有相關(guān)說明，則取整幅織物的寬度和長度至少50cm，并應(yīng)在每塊織物末端1m處取樣。
樣品為圓盤或正方形，樣品中心有一個?6.5mm的孔。測試樣品為直徑100mm的圓形或100mm*100mm的正方形。試樣的厚度不宜大于6.3mm，試樣的測試厚度可以調(diào)整。
除非買賣雙方另有約定，否則應(yīng)在 23±2℃ 和 50±5% 相對濕度下將涂層板放置至少 24 小時。在相同的環(huán)境中進行測試，或在從環(huán)境中移除后立即進行。
3.1 如果要報告磨損指數(shù)或重量損失，將試樣稱重至最接近的 0.1mg 并記錄該重量。
3.2 當需要以mil計算磨損系數(shù)時，沿待磨損路徑在多個位置測量試樣的涂層厚度，取平均值。

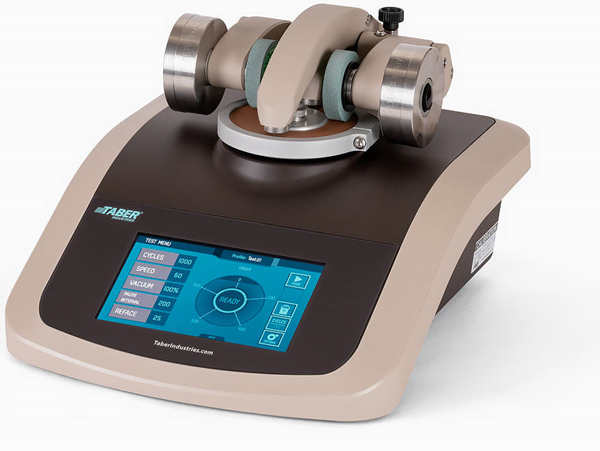

3.3 將試樣安裝在泰伯爾磨耗儀的轉(zhuǎn)盤平臺上，待磨面朝上，用夾板和螺母固定。以一定的負載降低兩個砂輪，剛好接觸到樣品的表面。設(shè)置轉(zhuǎn)數(shù)，打開吸塵器，開始測試。
3.4 對試樣進行規(guī)定的循環(huán)次數(shù)或直到觀察到涂層磨損為止。在確定磨損點時，每隔一段時間停止儀器以檢查試樣。
3.5 通過輕刷去除殘留在試樣上的任何松散的磨損，并重新稱量試樣。
4.1 磨損指數(shù)：1000 倍的重量損失，單位為毫克/周期，單位為毫克。
I = 1000 (A – B) / C
其中：A = 磨損前試樣的重量，mg
B = 磨損后試樣的重量，mg
C = 記錄的磨損周期數(shù)
4.2 重量損失：以毫克為單位的重量損失，以指定的循環(huán)次數(shù)測定。
L = A – B
其中：A = 磨損前試樣的重量，mg
B = 磨損后試樣的重量，mg
4.3 每密耳磨損循環(huán)數(shù)：每密耳膜厚將膜磨損到基材所需的磨損循環(huán)數(shù)。
W = D / T
其中：D = 將涂層磨損到基材所需的磨損周期數(shù)T = 涂層厚度，密耳（0.001 英寸）（精確到小數(shù)點后一位）。
注意：在計算磨損周期時，建議放棄第一個和最后一個讀數(shù)，因為第一個讀數(shù)可能會受到不平整表面的影響，而最后一個讀數(shù)可能會受到基材部分磨損的影響。
泰伯爾磨損測試非常有效，是評估基體上涂層耐磨性時最常用的測試方法。它不僅可以符合ASTM D4060標準，還可以符合ASTM D3884、ASTM D3389和ISO 5470等，如果想了解更多，可以看看泰伯爾磨耗測試儀。
